Sistema 3D Leica MC1 en Excavadora Takeuchi: Caso Metro de Sevilla

Pinomontano, Sevilla. Obras de ampliación del Metro.

En GEOAVANCE, como partner oficial de Leica Geosystems, realizamos instalaciones completas de sistemas MC1 de Leica en cualquier tipo de maquinaria pesada. sistema 3D Leica MC1

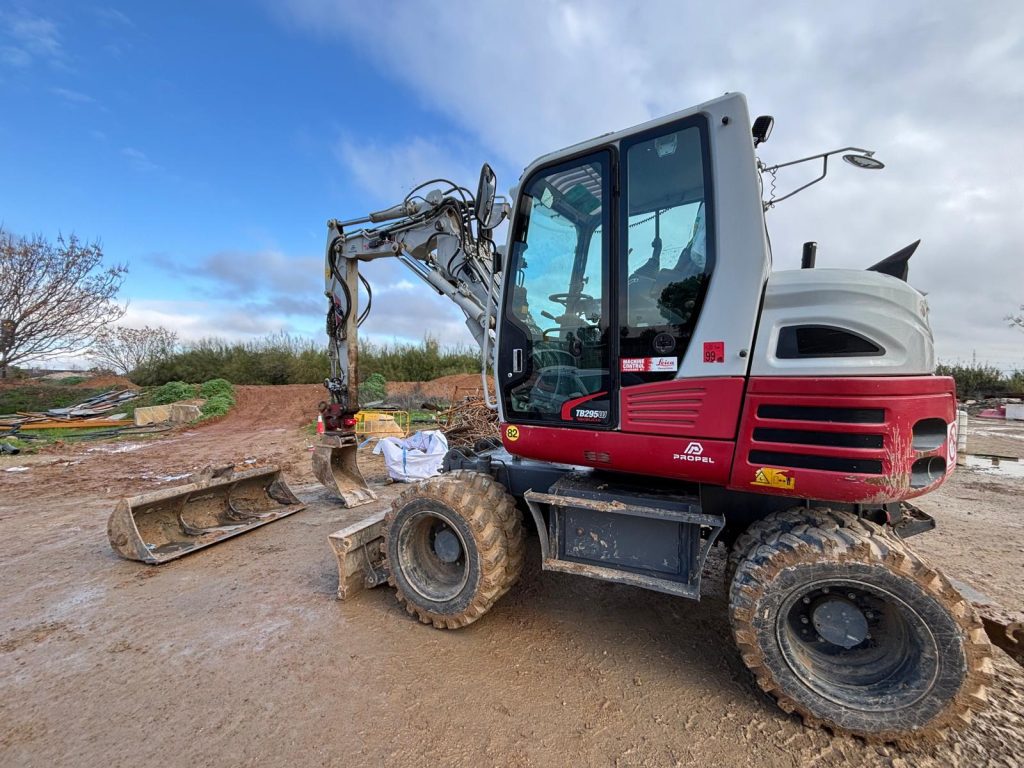

En este caso, trabajamos con una excavadora Takeuchi TB295W, su dueño quiere implementar el sistema 3D para mejorar en rendimiento y precisión en su trabajo diario. A partir de ahora, solo tendrá que importar el proyecto de topografía para poder trabajar solo. sistema 3D Leica MC1

El desafío: tolerancias de ±2 cm en excavación de túneles y cimentaciones para la nueva línea del Metro de Sevilla. El método tradicional (topógrafo marcando cotas cada 20 metros, maquinista excavando «a ojo», y un auxiliar comprobando) resultaba lento, impreciso y arriesgado en una obra con múltiples contratistas trabajando simultáneamente.

¡La solución! Sistema de control de maquinaria 3D Leica MC1 instalado en la excavadora Takeuchi del contratista. El resultado: excavación en modo visual, el maquinista, tiene el control absoluto de lo que está haciendo siguiendo el modelo digital con precisión, sin necesidad de replanteos manuales continuos, aumentando productividad en algunos casos superando el 40% y eliminando errores.

¿Qué es un sistema de control de maquinaria 3D?

Antes de explicar la instalación específica, es importante entender qué hace exactamente un sistema de control 3D en una excavadora.

Definición de un sistema de control de maquinaria 3D:

Un sistema de control de maquinaria 3D es una tecnología que integra GPS/GNSS, sensores de inclinación y software especializado en la excavadora para guiar visualmente el cazo (cucharón) siguiendo un modelo digital del terreno. En este caso hasta con TILT en el cazo.

Cómo funciona este sistema (principio básico):

1. Se carga el diseño 3D de la obra (modelo digital del terreno) en el sistema
2. Receptores GNSS RTK determinan la posición exacta de la excavadora (coordenadas X, Y, Z)
3. Sensores de inclinación en el brazo, pluma, chásis, balancín y cazo que calculan la posición exacta del cazo
4. El sistema compara posición real del cazo vs posición diseñada
5. La pantalla muestra en tiempo real si el operador está excavando correcto (verde) o necesita ajustar (rojo/azul)

Beneficio principal de Leica MC1:

El operador excava directamente según el plano digital sin necesidad de que un topógrafo esté constantemente comprobando cotas. Esto multiplica la productividad y elimina errores humanos en la interpretación de planos.

Leica MC1: La plataforma unificada para control de maquinaria

El Leica MC1 es el software de control de maquinaria 3D más avanzado de Leica Geosystems, diseñado específicamente para digitalizar la construcción pesada.

Características clave del Leica MC1:

1. Plataforma unificada para toda la maquinaria

• El mismo software funciona en excavadoras, motoniveladoras, bulldozers, compactadoras, fresadoras, hincadoras, pavimentadoras y resto de maquinaria pesada.
• Los operadores aprenden una sola interfaz, no un software diferente por máquina
• Reducción drástica en tiempo de formación

2. Gestión de datos simplificada

• Compatible con todos los formatos de diseño estándar (DXF, DWG, LandXML, etc.)
• Mismo archivo de diseño para todas las máquinas en obra
• NO necesita conversiones entre software (error común que causa problemas)
• Transferencia de datos flexible: USB, Wi-Fi, 4G o integración con Leica ConX Cloud

3. Interfaz intuitiva diseñada para operadores

• Pantalla gráfica con vista 3D del diseño + vista de perfil + vista planta
• Códigos de color universales: Verde (correcto), Rojo (exceso excavación), Azul (falta excavar)
• Símbolos intuitivos que cualquier operador entiende sin formación extensa
• Pantalla táctil ruguerizada, lo que significa resistente a golpes, humedad y resto de condiciones adversas que puede sufrir en la obra.

4. Integración con hardware Leica

• Funciona con panel Leica MCP80 (pantalla 10″ táctil, IP67, anti-vibración)
• Panel intercambiable entre máquinas (un operador puede cambiar de excavadora a bulldozer llevando su panel)

5. Conectividad Leica ConX Cloud

• Integración total con plataforma Leica ConX (gestión de proyectos en la nube)
• Envío automático de datos as-built desde la máquina a la oficina
• Jefe de obra ve en tiempo real qué está excavando cada máquina
• Actualización de diseños desde oficina a todas las máquinas simultáneamente

Componentes del sistema 3D Leica MC1 instalado en la excavadora Takeuchi

La instalación del sistema Leica MC1 en una excavadora requiere integrar múltiples componentes de hardware con el software. Este fue el sistema completo instalado en la Takeuchi para el proyecto del Metro de Sevilla:

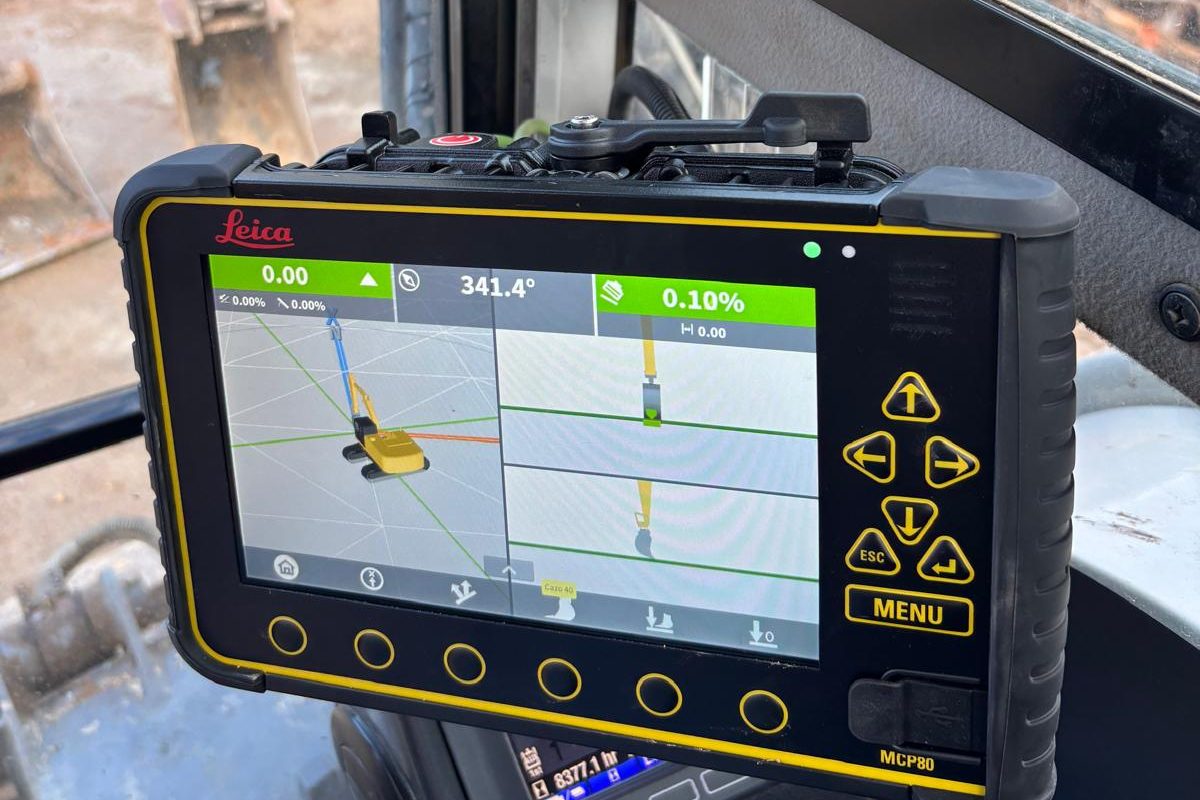

1. Panel de control Leica MCP80

Ubicación: Cabina del operador (montaje en brazo articulado ajustable)

Especificaciones:

• Pantalla táctil 10 pulgadas anti-reflejo
• Resolución 1280×800 píxeles (legible a plena luz solar)
• Protección IP67 (resistente polvo y agua)
• Rango temperatura operación: -30°C a +60°C
• Procesador industrial de alto rendimiento (gráficos 3D fluidos)
• Ranuras USB + conexión Ethernet + Wi-Fi + Bluetooth + 4G LTE

Función: Es el «cerebro» del sistema. Ejecuta el software MC1, muestra el modelo 3D, procesa datos de sensores y controla el hidráulico.

2. Receptores GNSS RTK Leica MC1

Ubicación: 2 antenas montadas en el brazo de la excavadora (una cerca del pivote, otra cerca del cazo)

Modelo instalado: Leica GPS dual ICG82

Función:

• Captan señales de satélites GPS, GLONASS, Galileo, BeiDou
• Reciben correcciones RTK desde estación base Leica y demás bases GPS del mercado
• Determinan posición tridimensional exacta (X, Y, Z) con precisión ±2 cm horizontal, ±3 cm vertical
• Actualización de posición 20 veces por segundo (20 Hz) para respuesta en tiempo real

3. Sensores de inclinación (IMU)Leica MC1

Ubicación: Montados en articulaciones clave:

• Sensor en pluma partida (brazo principal excavadora). 2 sensores en la pluma.
• Sensor en brazo secundario
• Sensor en cazo (cucharón)
• Sensor en chasis (inclinación base)
• Sensor del TILT

Función:

• Miden ángulos precisos de cada articulación en tiempo real
• Precisión: ±0.05° (suficiente para calcular posición cazo con error < 2 cm)
• Combinando ángulos + posición GPS = posición 3D exacta del cazo
• Compensan automáticamente inclinaciones del terreno

Por qué instalar sistemas 3D Leica MC1 con GEOAVANCE

La instalación del Leica MC1 en la excavadora Takeuchi para el Metro de Sevilla demuestra el nivel de expertise técnico y soporte que GEOAVANCE ofrece como partner oficial de Leica Geosystems.

Partnership directo con Leica Geosystems

• Acceso directo a soporte técnico nivel 3 del fabricante
• Certificaciones oficiales de todas las instalaciones
• Garantía completa Leica en hardware y software

Experiencia en múltiples marcas de maquinaria

Soporte técnico local en Andalucía, Canarias y Extremadura

• Técnicos GEOAVANCE disponibles para incidencias en obra
• Tiempo de respuesta: 24-48 horas para asistencia en campo
• Soporte remoto inmediato
• Formación adicional de operadores cuando sea necesario

Solución completa hardware + software + formación

Incluido en cada instalación:

• Todo el hardware Leica (panel MCP80, receptores GNSS, sensores)
• Licencia software Leica MC1
• Instalación certificada con calibración completa
• Formación operadores
• Integración con Leica ConX Cloud (gestión proyecto)
• Soporte técnico primer año incluido

✓ Experiencia en proyectos de infraestructura crítica

GEOAVANCE ha participado en instalación de sistemas 3D para:

• Metro de Sevilla (Pinomontano y otras líneas)
• Autovías y carreteras (Junta Andalucía, Ministerio Fomento)
• Puertos (puerto de gibraltar)
• Urbanizaciones y polígonos industriales
• Movimientos de tierras para energías renovables (parques solares)
