La auscultación estructural permite conocer cómo evoluciona una estructura a lo largo del tiempo mediante mediciones precisas de movimientos, desplazamientos o deformaciones. Es una herramienta especialmente útil en proyectos de ingeniería, construcción y mantenimiento en los que resulta necesario controlar el comportamiento de edificios, puentes, túneles, taludes u otras infraestructuras.
Gracias a los actuales sistemas de monitorización estructural, estas mediciones pueden realizarse de forma periódica o automatizada, facilitando la detección de cambios y proporcionando información objetiva para la toma de decisiones.
Ver nuestros equipos de auscultación: https://geoavance.es/equipos-de-auscultacion/
¿Cuándo es recomendable realizar una auscultación estructural?
No todas las obras necesitan el mismo nivel de control. Sin embargo, existen determinados proyectos en los que contar con un sistema de auscultación resulta especialmente recomendable.
Obras próximas a edificios
Excavaciones, movimientos de tierra o nuevas construcciones pueden afectar al terreno y a las estructuras próximas. Mediante técnicas de topografía de precisión es posible establecer puntos de control y comprobar si se producen asentamientos o desplazamientos durante los trabajos.
Puentes y grandes infraestructuras
Puentes, viaductos y otras estructuras están sometidos constantemente a cargas, tráfico, cambios de temperatura y condiciones ambientales.
La monitorización permite controlar su evolución y detectar posibles movimientos o deformaciones mediante estaciones totales, GNSS y otros sensores especializados.
Túneles y obras subterráneas
En túneles, la auscultación permite analizar posibles desplazamientos, convergencias o movimientos del terreno durante las fases de excavación y construcción.
Disponer de mediciones periódicas facilita conocer cómo responde la infraestructura a medida que avanzan los trabajos.
Edificios en rehabilitación
La intervención sobre edificios antiguos o estructuras que presentan patologías también puede requerir un seguimiento específico.
Comparar mediciones realizadas antes, durante y después de la obra permite conocer si determinados elementos de la construcción están experimentando algún desplazamiento.
Taludes y terrenos inestables
La monitorización de estructuras puede complementarse con el control de taludes, laderas o terrenos susceptibles de sufrir movimientos.
En estos casos, las mediciones topográficas permiten analizar la evolución de distintos puntos y detectar posibles tendencias de desplazamiento.
Ver nuestros equipos de auscultación: https://geoavance.es/equipos-de-auscultacion/
¿Qué puede medir un sistema de auscultación?
Dependiendo del proyecto y de la instrumentación utilizada, es posible controlar parámetros como:
- desplazamientos horizontales y verticales;
- asentamientos;
- inclinaciones;
- deformaciones;
- movimientos del terreno;
- convergencias en túneles;
- evolución de determinados puntos de una estructura.
La elección de los equipos topográficos dependerá principalmente de la precisión necesaria, la frecuencia de las mediciones y las características de la infraestructura.
Monitorización manual o automática
En algunos proyectos es suficiente realizar campañas periódicas de medición. Un técnico obtiene los datos en diferentes fechas y posteriormente compara los resultados.
Sin embargo, cuando es necesario realizar un seguimiento continuo puede instalarse un sistema automático de auscultación estructural.

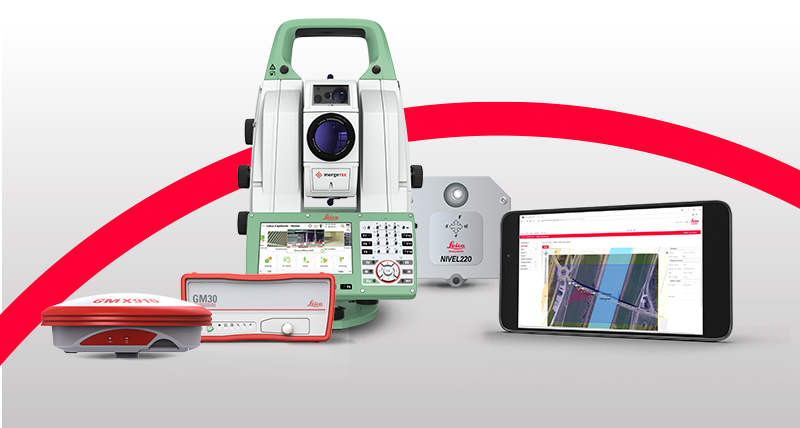

Estaciones totales robotizadas, receptores GNSS, inclinómetros y otros sensores pueden trabajar conjuntamente para realizar mediciones programadas y centralizar posteriormente la información mediante un software de monitorización.
Esto permite disponer de un histórico de datos y detectar con mayor rapidez cualquier variación significativa.
Tecnología para la monitorización estructural
Actualmente, la auscultación puede combinar diferentes tecnologías de medición.
Además de estaciones totales, GNSS y sensores específicos, herramientas como el escaneo láser 3D permiten obtener una representación muy detallada de una infraestructura, mientras que los datos generados pueden integrarse posteriormente en entornos BIM, CAD o Sistemas de Información Geográfica (SIG).
La combinación adecuada dependerá siempre de las características y necesidades de cada proyecto.
Soluciones de auscultación en Geoavance
Seleccionar correctamente el sistema de monitorización es fundamental para obtener datos fiables y útiles. La precisión requerida, el número de puntos de control, la frecuencia de las mediciones o las condiciones ambientales determinarán qué equipos son los más adecuados.
En Geoavance encontrarás diferentes equipos de auscultación Leica y EMAC destinados a proyectos de monitorización y control estructural, además del asesoramiento técnico necesario para seleccionar la solución más adecuada para cada aplicación.
